Fabricants de boîtiers en aluminium moulé sur mesure

Le rôle essentiel des boîtiers métalliques dans l'industrie moderne

Dans le paysage en évolution rapide de la fabrication industrielle mondiale, la protection des unités de commande électroniques sensibles, des moteurs à couple élevé et des systèmes pneumatiques de précision est devenue primordiale. Les boîtiers constituent la principale barrière défensive contre les impacts mécaniques, les contaminants environnementaux et les fluctuations thermiques extrêmes. Le choix du matériau d'ingénierie et de la méthodologie de fabrication régit directement la durée de vie opérationnelle et la fiabilité des composants internes, transformant ce qui était autrefois un simple boîtier de protection en un composant essentiel de l'architecture du système.

Pour les applications hautes performances, les alternatives historiques telles que la fabrication de plastiques ou de tôles échouent souvent sous des contraintes mécaniques sévères ou des charges thermiques intenses. Cela a poussé les secteurs mondiaux de l’ingénierie à s’appuyer fortement sur des boîtiers avancés en aluminium. Dans ce domaine, deux principales catégories de fabrication dominent les stratégies de production : les produits standards boîtier en fonte d'aluminium et haute pression boîtier en aluminium moulé sous pression . Le choix entre ces méthodologies nécessite une compréhension globale du volume de production, des contraintes dimensionnelles et des exigences de densité des matériaux.

Pour contextualiser ces normes de fabrication, les installations de production d’élite doivent disposer de cadres de qualité rigoureux pour répondre aux demandes du marché international. Par exemple, NINGBO CHIP MACHINERY CO., LTD. opère dans une installation de production avancée de 5 000 mètres carrés, soutenue par les certifications système ISO 9001:2015 et IATF 16949:2016. Ces systèmes stricts de gestion de la qualité automobile et industrielle garantissent que les boîtiers métalliques présentent l'uniformité microstructurale requise pour survivre aux environnements opérationnels dangereux, à fortes vibrations ou à usage intensif sur les marchés mondiaux.

Pour aider les responsables des achats et les ingénieurs en mécanique à aligner les critères de conception sur la méthodologie de moulage appropriée, le tableau ci-dessous fournit une comparaison des performances techniques entre les techniques de moulage standard et le moulage sous pression de précision à haute pression.

Technologies fondamentales : ingénierie des boîtiers en fonte d'aluminium

Comprendre le spectre du moulage d'aluminium

L'architecture de fabrication derrière une norme boîtier en fonte d'aluminium utilise généralement des méthodes gravitationnelles ou à basse pression, telles que le moulage en sable ou le moulage à modèle perdu en moule permanent. Ces processus excellent lors de la fabrication de séries de production faibles à moyennes ou lors de la création d'enceintes massives à parois épaisses pour des machines industrielles lourdes. Le moulage au sable utilise des mélanges de sable réfractaire pour former des moules, s'adaptant à des contre-dépouilles externes complexes et à des dimensions volumétriques extrêmement grandes qui seraient d'un coût prohibitif ou mécaniquement impossibles à traiter via des moules automatisés.

Le moulage par gravité repose strictement sur la force gravitationnelle naturelle pour attirer l'alliage d'aluminium fondu dans la cavité du moule en acier ou en fer. Cette vitesse de remplissage plus lente par rapport aux systèmes à haute pression minimise les turbulences du fluide, permettant aux gaz de s'échapper efficacement et le rendant parfaitement adapté aux composants structurels où des sections transversales épaisses sont nécessaires pour résister à des charges mécaniques élevées.

La science de la précision : technologie de boîtier en aluminium moulé sous pression

Pour les applications industrielles à grande échelle et de haute précision, le moulage sous pression haute pression (HPDC) représente le summum de la fabrication automatisée. La fabrication d'un produit performant boîtier en aluminium moulé sous pression consiste à injecter un alliage d'aluminium fondu dans une cavité de moule en acier à outils trempé sous une pression hydraulique extrême, dépassant souvent 100 MPa. Cette force énorme entraîne le métal en fusion dans des géométries incroyablement complexes à parois minces avec une précision micrométrique, gelant instantanément le métal dans sa forme nette finale.

Ce mécanisme d'injection à grande vitesse permet aux concepteurs d'intégrer des bossages de montage internes complexes, des ailettes de refroidissement profondes et des canaux d'étanchéité complexes directement dans la conception du moule, éliminant ainsi pratiquement le besoin d'un profilage secondaire approfondi. La véritable capacité de fabrication dans ce secteur dépend d’un flux de travail complet et intégré. Des installations telles que NINGBO CHIP MACHINERY CO., LTD. tirez parti des qualifications complètes en matière d'évaluation environnementale pour fournir un véritable service à guichet unique : reliant de manière transparente la conception et la fabrication de moules, le moulage sous pression à haute pression, l'usinage CNC à haute tolérance et les traitements de surface avancés sous un même toit de contrôle qualité.

Ingénierie des matériaux : alliages d'aluminium clés pour les boîtiers industriels

Le choix de la composition spécifique de l'alliage d'aluminium détermine les performances physiques, thermiques et chimiques ultimes du boîtier. Dans la fabrication industrielle mondiale, trois principaux groupes d'alliages dominent la production d'un boîtier en aluminium moulé sous pression en raison de leur excellente coulabilité fluide et de leurs propriétés physiques après solidification :

• ADC12 (norme japonaise/alliage silicium-cuivre) : Très apprécié pour sa fluidité exceptionnelle, ce qui en fait le premier choix pour les boîtiers complexes à parois minces tels que les carters de moteur et les composants complexes de pompe à air. Il offre un excellent équilibre entre résistance structurelle et stabilité dimensionnelle.
• A380 (norme américaine/alliage silicium-cuivre) : L'alliage le plus largement spécifié au monde pour les applications industrielles générales. Il offre une combinaison supérieure de propriétés mécaniques, de facilité d'usinage et de conductivité thermique élevée, largement utilisée dans les régulateurs de gaz à usage intensif et les composants d'équipement robustes.
• AlSi9Cu3 (norme européenne) : Conçu spécifiquement pour résister à des charges thermiques élevées et à la résistance à la fatigue. Cet alliage est fortement spécifié dans les secteurs automobiles et industriels européens pour les pièces exposées à des contraintes mécaniques élevées et à des températures de fonctionnement élevées.

Pour évaluer ces matières premières avant traitement mécanique et finition de surface, les caractéristiques chimiques et physiques sont détaillées ci-dessous :

Mécanique structurelle et avantages en termes de performances

Propriétés mécaniques et durabilité

L'intégrité structurelle d'un boîtier en aluminium moulé sous pression repose fortement sur sa composition métallurgique et sa géométrie interne spécialisée. Sous des pressions hydrauliques élevées, la solidification rapide de l’aluminium fondu crée une structure limite de grains fine et dense le long de la peau externe du composant. Cette couche externe dense confère au boîtier une résistance à la traction et une limite d'élasticité exceptionnelles, lui permettant de résister à des charges structurelles élevées et à des chocs mécaniques sévères sans se fissurer.

Pour maximiser cette durabilité sans ajouter de poids inutile, les ingénieurs en mécanique intègrent des nervures structurelles et des transitions précises d'épaisseur de paroi directement dans la conception du boîtier. Le placement stratégique de ces nervures de renfort répartit les contraintes externes uniformément sur le cadre, éliminant ainsi les points de contrainte concentrés et empêchant la déformation structurelle. Cette conception structurelle spécialisée permet une ingénierie de précision boîtier en aluminium moulé sous pression pour maintenir sa stabilité dimensionnelle même lorsqu'il est soumis à des vibrations industrielles continues et à des impacts physiques élevés.

Capacités de gestion thermique et de dissipation

La gestion des charges thermiques est un facteur essentiel pour prolonger la durée de vie de l’électronique interne et des ensembles mécaniques haute puissance. L'aluminium possède une conductivité thermique inhérente allant de 96 à 110 W/m·K selon l'alliage spécifique utilisé, ce qui en fait un boîtier en fonte d'aluminium un dissipateur thermique passif exceptionnellement efficace.

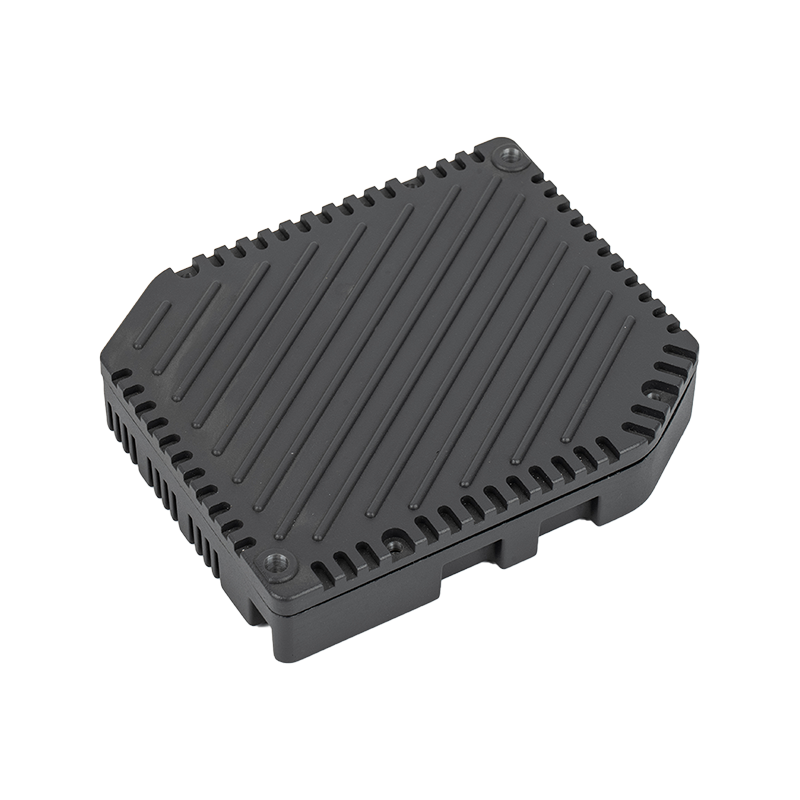

Au lieu d'ajouter des dissipateurs thermiques en cuivre lourds et séparés, conçus sur mesure boîtier en aluminium moulé sous pressions incorporer des ailettes de refroidissement profondes et aérodynamiques directement sur leurs murs extérieurs. Cette conception intégrée crée un chemin transparent pour que la chaleur soit transférée des composants internes directement vers l'air extérieur, réduisant ainsi considérablement la résistance thermique. Pour les applications exigeantes telles que les carters de moteur et les pompes à air robustes, cette dissipation thermique efficace empêche la chaleur de s'accumuler à l'intérieur, garantissant ainsi des performances constantes pendant un fonctionnement long et continu.

Compatibilité électromagnétique (CEM) et blindage

Dans les environnements industriels modernes remplis de capteurs haute fréquence, de réseaux sans fil et d’électronique de puissance, les interférences électromagnétiques (EMI) et les interférences radiofréquences (RFI) présentent des défis constants. Un boîtier en fonte d'aluminium fournit un blindage électromagnétique naturel intégré en raison de la conductivité électrique du métal.

Le boîtier métallique solide forme une cage de Faraday très efficace qui bloque les rayonnements électromagnétiques entrants et sortants. Ce blindage protège les composants internes sensibles du bruit électrique externe tout en empêchant l'équipement lui-même d'émettre des signaux susceptibles de perturber les machines à proximité. Pour les pièces d'équipement de précision et les systèmes de contrôle automatisés, en utilisant un boîtier en aluminium moulé sous pression garantit une conformité stricte aux normes internationales CEM sans avoir besoin de revêtements conducteurs coûteux ou de couches de blindage supplémentaires.

Réduction du poids par rapport à l'intégrité structurelle

L'ingénierie industrielle moderne se concentre fortement sur la réduction du poids tout en maintenant une résistance maximale des composants. Comparé aux matériaux traditionnels comme la fonte ou la tôle d'acier, l'aluminium offre un rapport résistance/poids exceptionnel, offrant une durabilité comparable à environ un tiers du poids.

Bien que les polymères techniques soient plus légers, ils n’ont pas les performances thermiques, la résistance aux UV et la résistance aux chocs requises pour l’industrie lourde. En utilisant le moulage sous haute pression, un boîtier en aluminium moulé sous pression peuvent être fabriqués avec des parois fines et hautement optimisées qui réduisent l'utilisation de matières premières tout en conservant la protection rigide nécessaire pour les environnements de terrain exigeants.

Applications intersectorielles et adaptation environnementale

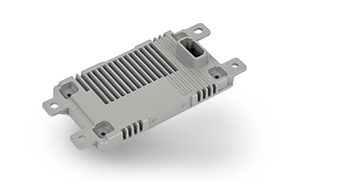

Secteurs de l'automobile et de la mobilité électrique

L'industrie automobile mondiale exige des composants d'une durabilité exceptionnelle, de tolérances serrées et de conceptions légères pour maximiser l'efficacité des véhicules. Dans ce secteur, la précision boîtier en aluminium moulé sous pressions sont largement utilisés pour protéger les composants critiques du groupe motopropulseur, les unités de commande électroniques (ECU) et les onduleurs haute tension pour les véhicules électriques.

Étant donné que ces boîtiers sont fabriqués selon des systèmes de qualité stricts tels que la certification IATF 16949:2016, ils offrent la fiabilité structurelle extrême nécessaire pour résister aux vibrations continues de la route, aux changements rapides de température et aux risques d'impact potentiels. La haute intégrité structurelle d'un boîtier en aluminium moulé sous pression garantit que les composants électroniques automobiles sensibles restent complètement isolés et opérationnels tout au long de la durée de vie du véhicule.

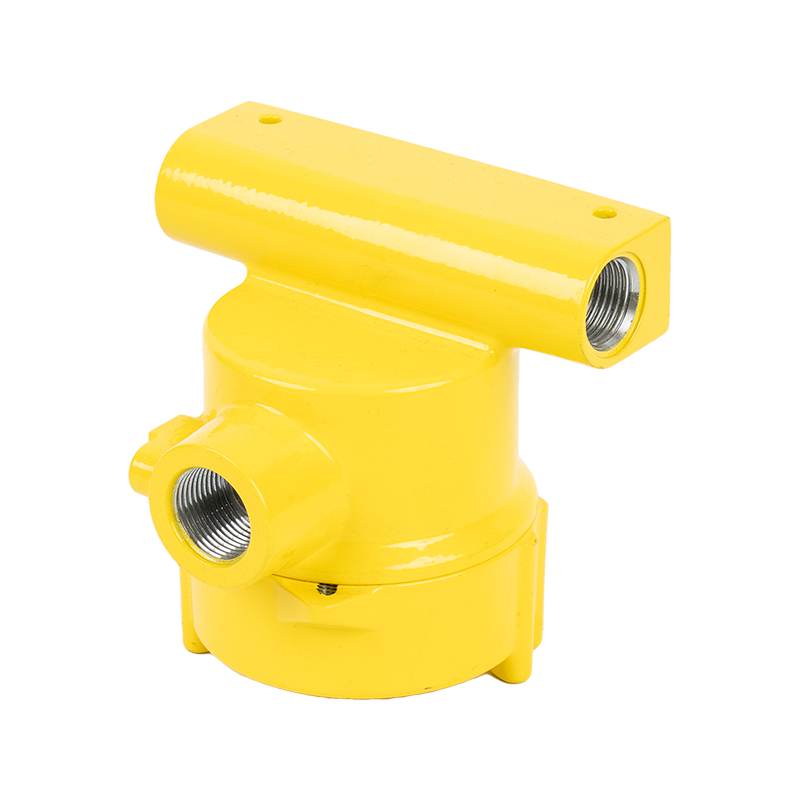

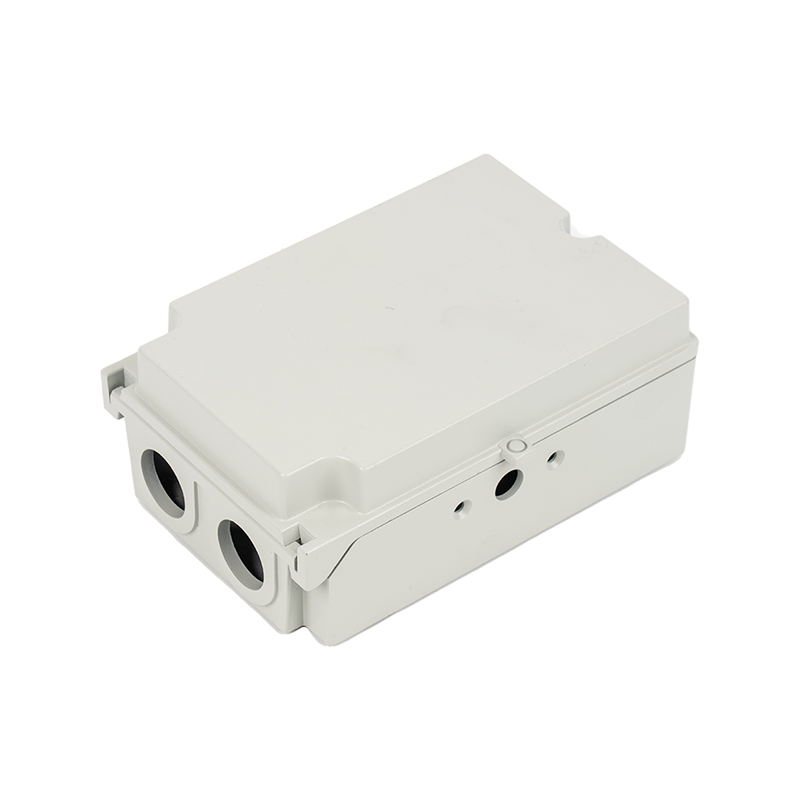

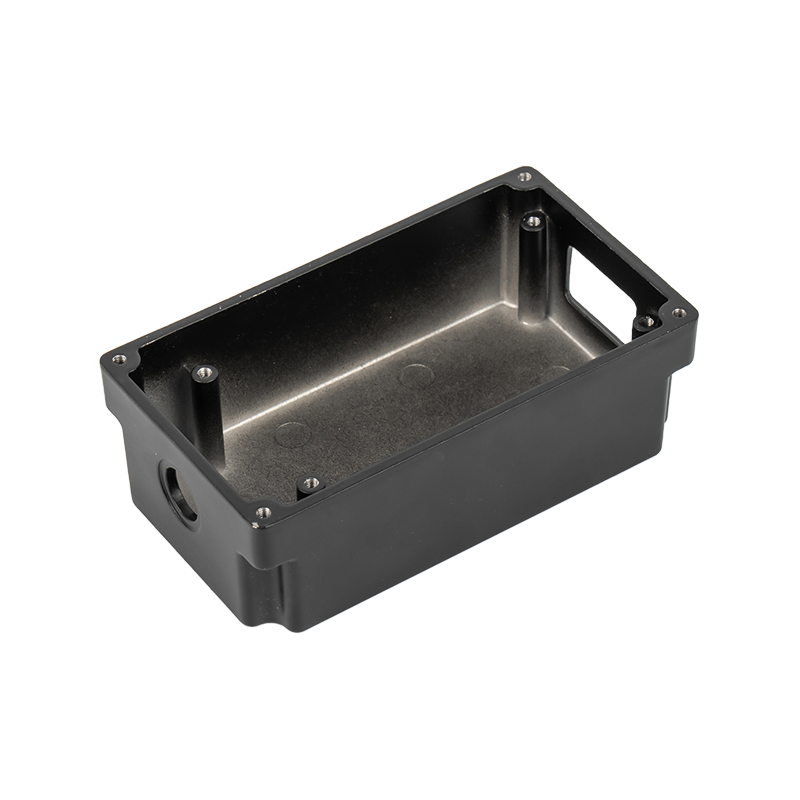

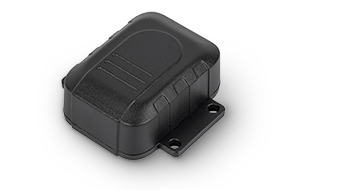

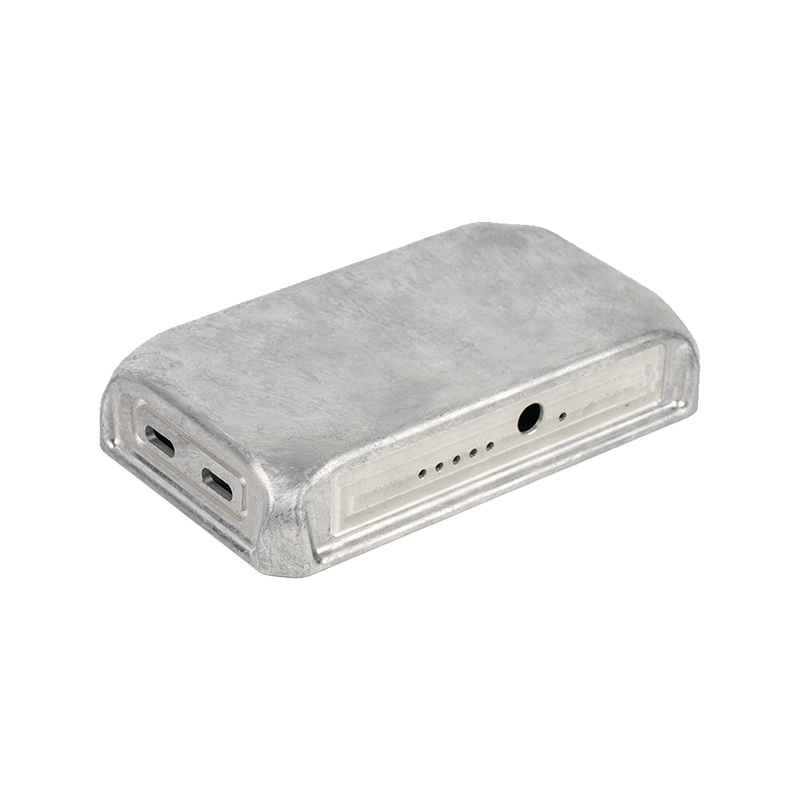

Automatisation industrielle, capteurs et instrumentation

Dans les usines automatisées, les machines de précision s'appuient sur un flux constant de données provenant de capteurs, de vannes et d'unités de commande pneumatiques. Un robuste boîtier en fonte d'aluminium est essentiel pour protéger ces instruments délicats contre les dangers courants en usine tels que les débris volants, les éclaboussures d'huile et les impacts accidentels.

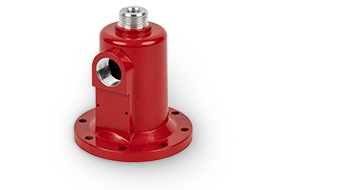

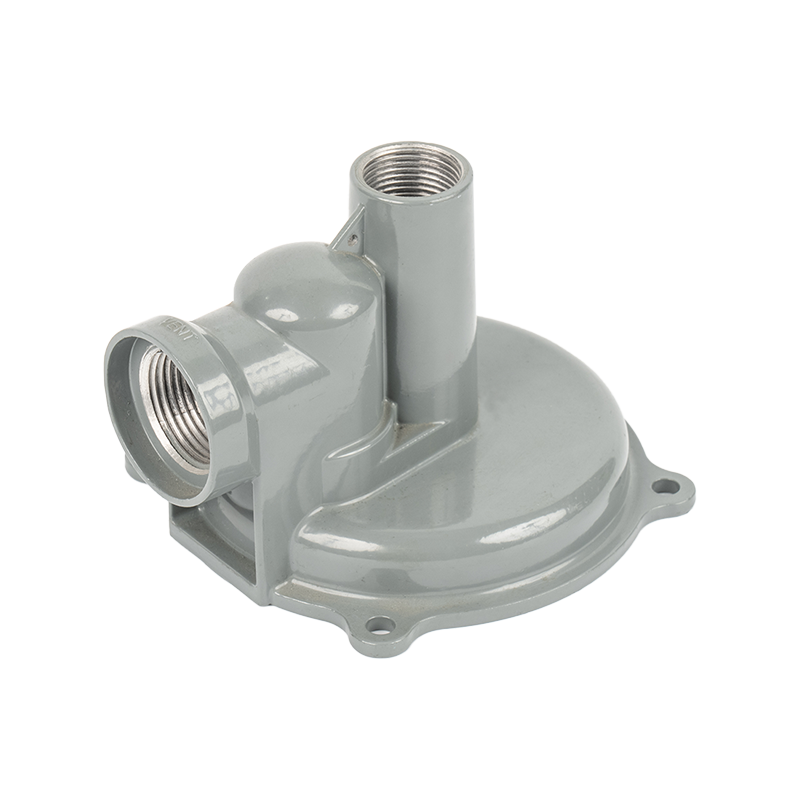

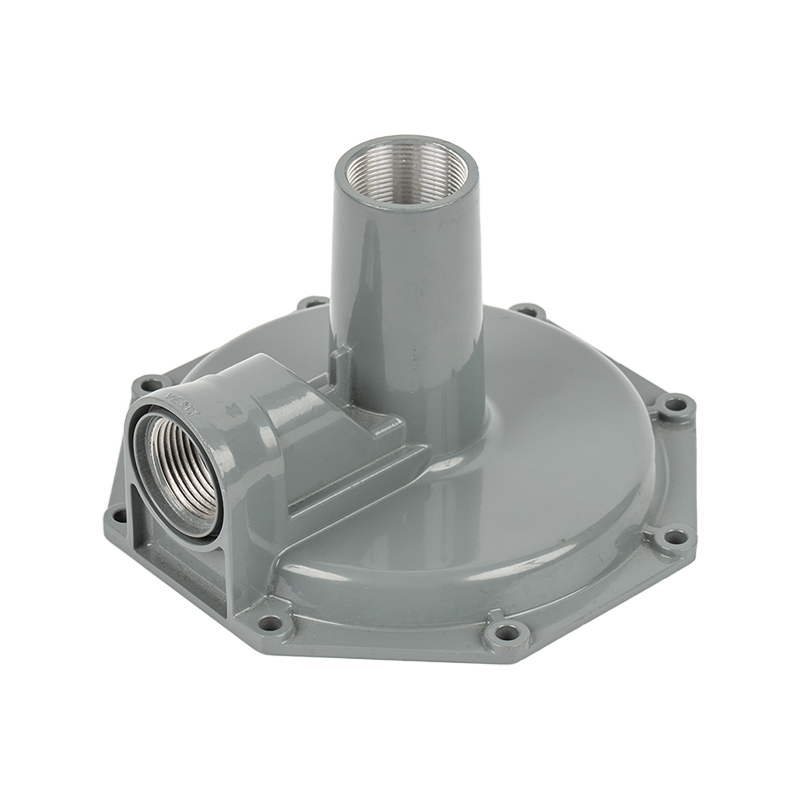

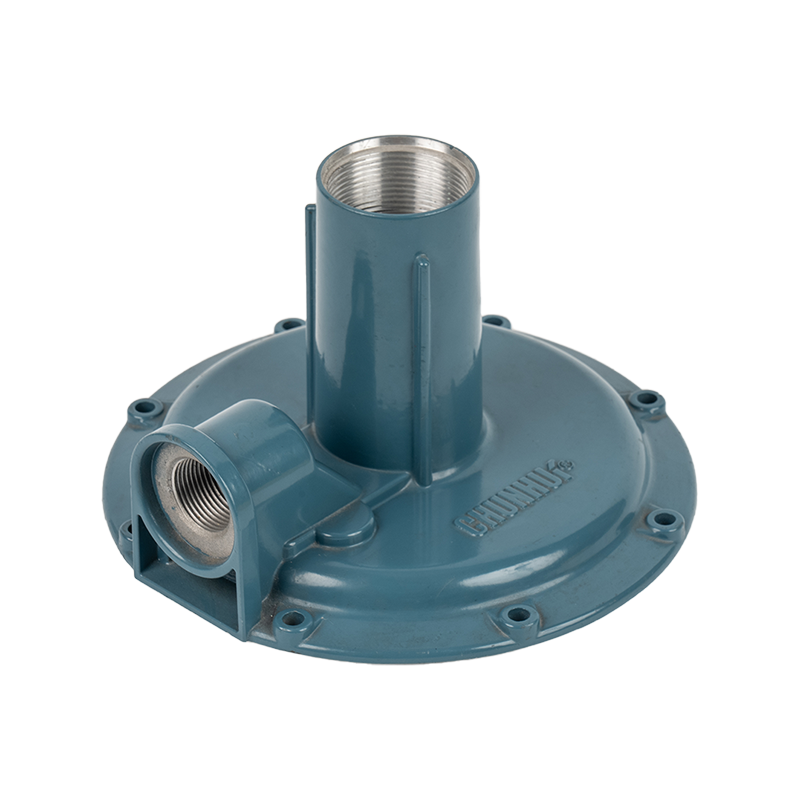

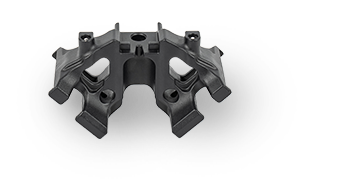

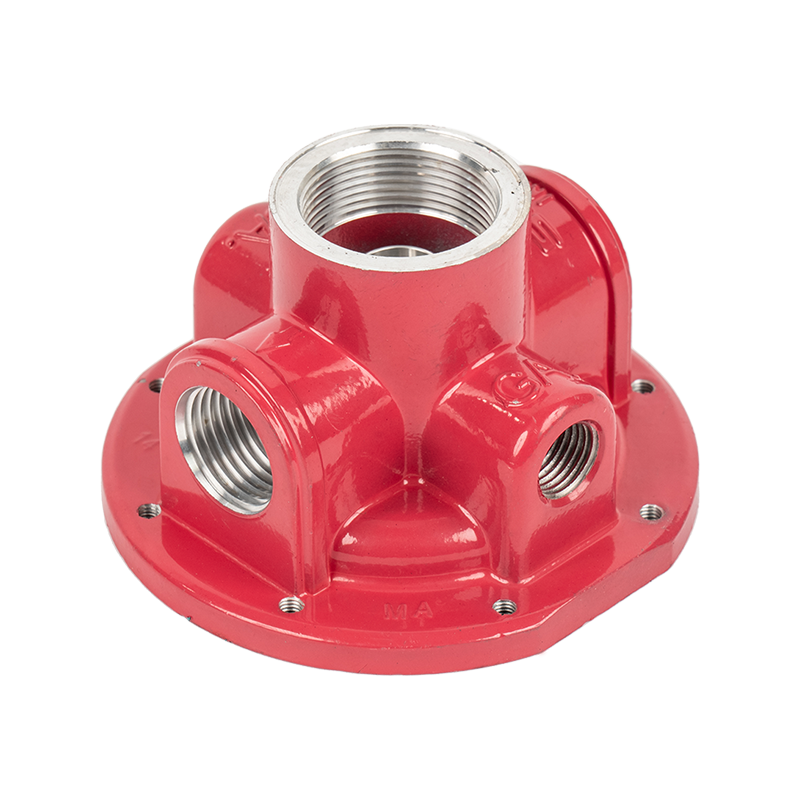

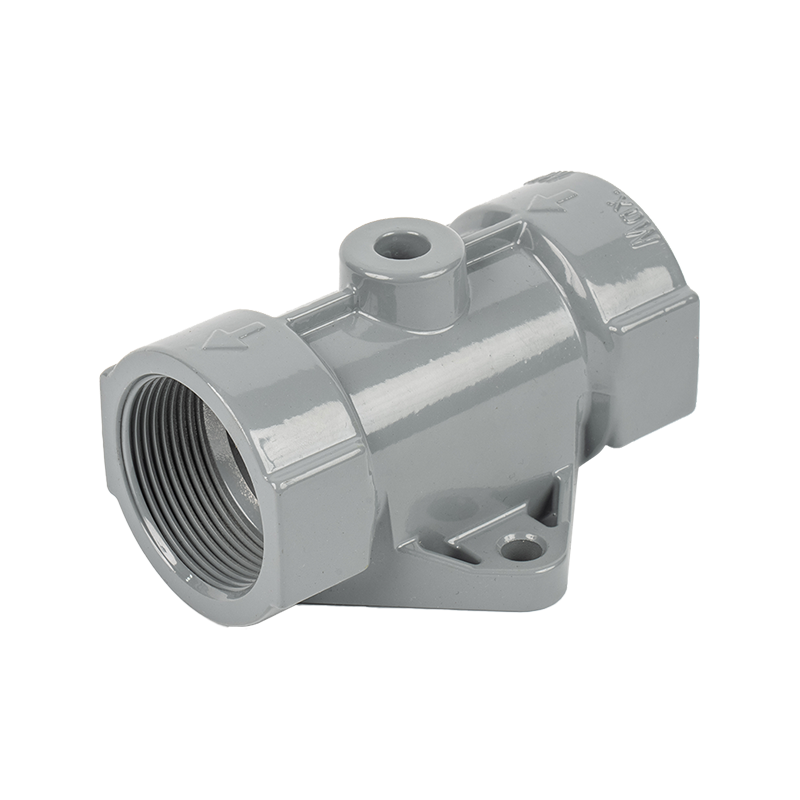

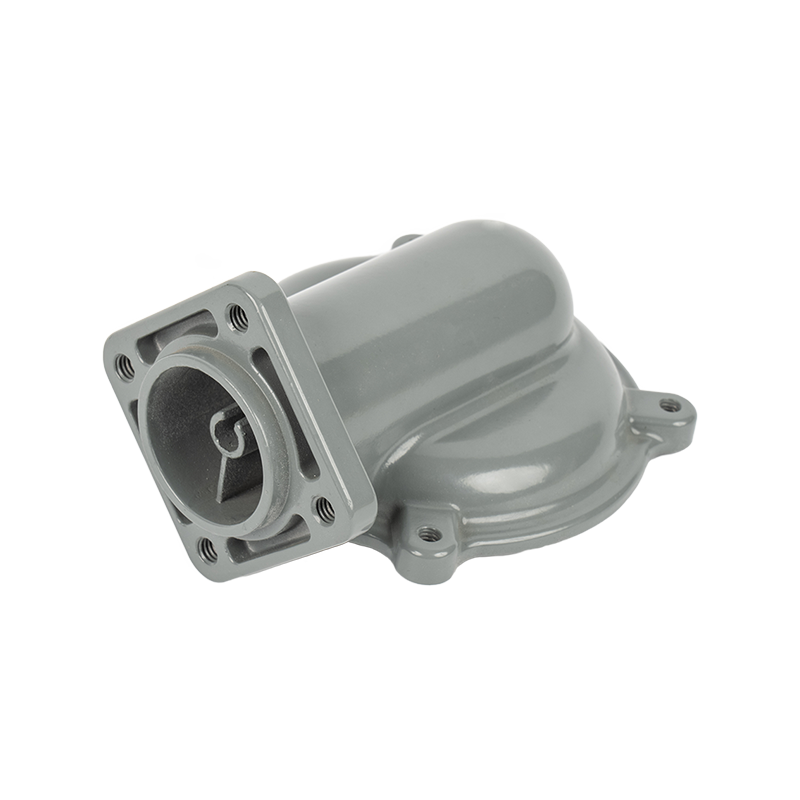

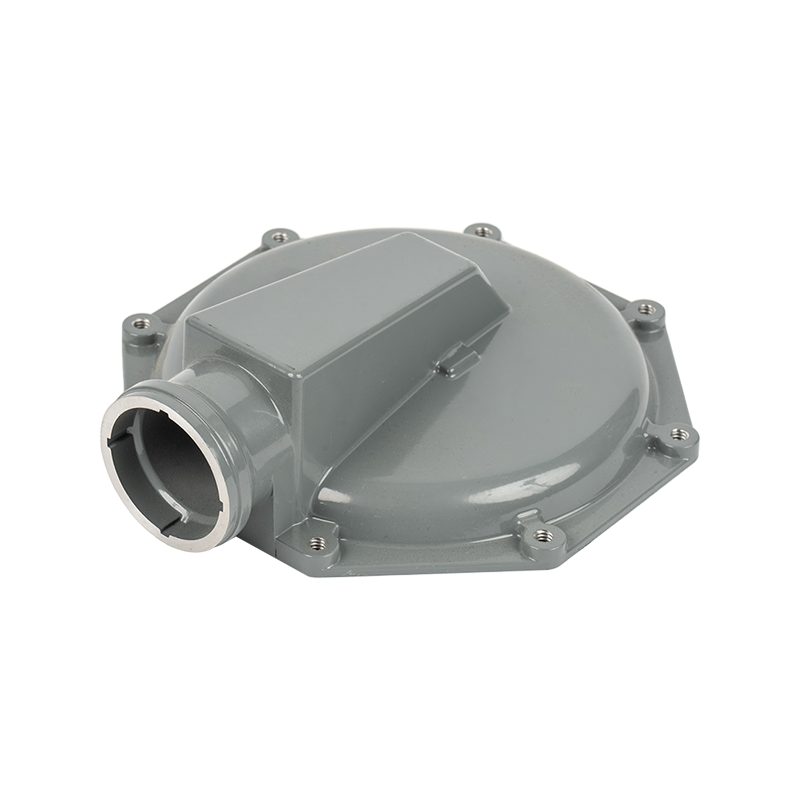

Ce niveau de protection robuste est très critique pour les régulateurs de gaz robustes, les pièces d'équipement lourd et les pompes à air haute pression fonctionnant dans des environnements de fabrication difficiles. En faisant appel à un partenaire de fabrication unique tel que NINGBO CHIP MACHINERY CO., LTD., les acheteurs industriels peuvent se procurer des boîtiers personnalisés dotés de faces d'étanchéité usinées avec précision et de points de montage internes spécialisés parfaitement adaptés aux spécifications de leur équipement automatisé.

Télécommunications et infrastructures extérieures

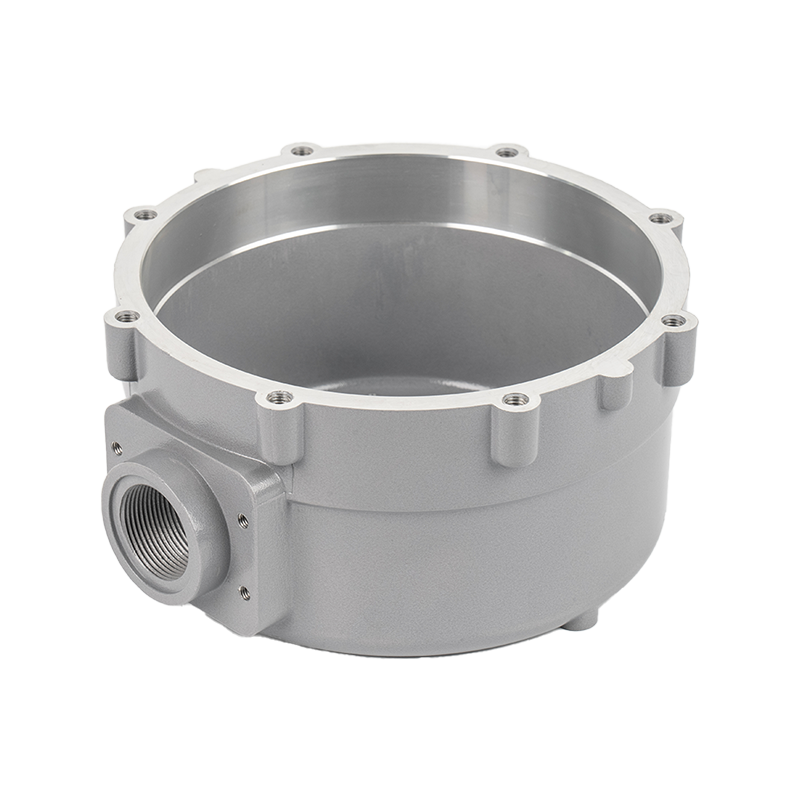

Le matériel de télécommunications extérieur, tel que les stations de base 5G, les alimentations à distance et les routeurs extérieurs, est exposé en permanence à des conditions météorologiques imprévisibles. Ces applications s'appuient sur un boîtier en aluminium moulé sous pression pour remplir un double objectif : fournir une protection physique robuste et agir comme un châssis de refroidissement hautes performances.

Étant donné que ces systèmes extérieurs sont exposés à la lumière directe du soleil et à de lourdes charges électriques internes, les ailettes de refroidissement du boîtier doivent dissiper efficacement la chaleur pour éviter les pannes du système. De plus, les tolérances serrées obtenues grâce au moulage sous haute pression permettent une intégration transparente des joints, garantissant que le boîtier répond aux normes strictes de protection IP66 ou IP67 pour sceller la pluie, la poussière et l'humidité en suspension dans l'air.

Résilience environnementale et atténuation de la corrosion

Les enceintes industrielles sont fréquemment déployées dans des environnements difficiles, notamment les environnements marins côtiers, les usines de traitement chimique et les régions tropicales à forte humidité. Les boîtiers en acier ou en fer non traités rouillent rapidement dans ces conditions, entraînant une défaillance structurelle catastrophique.

En revanche, un boîtier en fonte d'aluminium forme naturellement une fine couche protectrice d’oxyde d’aluminium lorsqu’elle est exposée à l’oxygène, lui conférant une excellente résistance naturelle à la corrosion. Lorsque cette résistance naturelle est combinée à une sélection ciblée d'alliages et à des finitions de surface avancées, un boîtier en aluminium moulé sous pression peut supporter des décennies d’exposition aux brouillards salins et aux produits chimiques corrosifs sans aucune dégradation. Cette durabilité environnementale à long terme en fait le choix idéal pour les projets industriels internationaux où l’accès à la maintenance est difficile ou coûteux.

Fabrication avancée, chimie de surface et contrôle qualité

Post-usinage CNC de précision pour des tolérances strictes

Alors que le moulage sous pression moderne à haute pression permet d'obtenir des composants incroyablement précis, proches de la forme nette, les applications industrielles de haute précision nécessitent souvent des tolérances qui dépassent les capacités du moulage seul. Les zones critiques, telles que les rainures pour joints liquides, les trous de montage filetés et les faces de contact des roulements, nécessitent souvent une précision inférieure au millimètre.

Pour atteindre ce niveau de précision, le brut boîtier en aluminium moulé sous pression subit un post-usinage CNC secondaire. L'utilisation de centres d'usinage CNC multi-axes avancés permet aux techniciens de percer, tarauder et fraiser les composants moulés avec une extrême précision, atteignant des tolérances critiques inférieures à ± 0,02 mm. Cette combinaison précise de moulage sous pression en grand volume et d'usinage CNC à haute tolérance garantit que chaque boîtier s'intègre parfaitement dans des assemblages industriels complexes.

Technologies de traitement de surface et de revêtement

Pour maximiser la résistance à la corrosion et répondre aux exigences esthétiques spécifiques, un boîtier en aluminium moulé sous pression subit généralement des traitements de surface spécialisés en fonction de son environnement d'exploitation. Ces traitements chimiques et mécaniques transforment la surface du métal brut en une barrière très durable :

• Anodisation : Un processus électrochimique qui épaissit la couche d'oxyde naturelle sur l'aluminium, créant une surface exceptionnellement dure, résistante à la corrosion et non conductrice.
• Revêtement en poudre : Un processus électrostatique avancé dans lequel une poudre de polymère sèche est appliquée sur le boîtier et durcie sous l'effet de la chaleur. Cela crée un revêtement extérieur épais et résistant aux chocs qui offre une protection UV supérieure pour les applications extérieures.
• Conversion chromate / Passivation : Un processus de trempage chimique spécialisé qui offre une excellente protection contre la corrosion de base tout en maintenant la conductivité électrique à travers le boîtier à des fins de mise à la terre.
• Revêtement électronique (dépôt électrophorétique) : Un processus de finition de peinture liquide qui utilise des courants électriques pour appliquer une couche d'apprêt uniforme et hautement résistante à la corrosion sur chaque contour interne et externe de boîtiers complexes.

Protocoles de tests d’intégrité et d’assurance qualité

Pour les applications critiques dans les secteurs automobile, aérospatial et médical, un boîtier en aluminium moulé sous pression doivent passer des protocoles d'inspection de qualité exhaustifs avant d'être autorisés à être livrés. Les acheteurs industriels exigent des données de performances vérifiées pour s'assurer qu'il n'y a pas de défauts structurels cachés qui pourraient provoquer des pannes sur le terrain.

Pour maintenir ces normes strictes, des installations de fabrication avancées comme NINGBO CHIP MACHINERY CO., LTD. exécuter des pipelines complets d’assurance qualité dans leurs centres de production de 5 000 mètres carrés dans le cadre des cadres ISO 9001:2015. La radiographie industrielle à rayons X à haute résolution est utilisée pour inspecter la microstructure interne des pièces moulées, en s'assurant qu'elles sont exemptes de poches d'air internes ou de porosité de retrait. Les machines de mesure de coordonnées avancées (CMM) vérifient toutes les dimensions critiques par rapport aux plans techniques d'origine, tandis que les tests automatisés de fuite d'hélium et les tests de dégradation de la pression d'air vérifient les joints du boîtier pour garantir des performances d'étanchéité IP fiables sur le terrain.

FAQ technique : informations industrielles et intelligence des acheteurs

Quelle est la principale différence entre un boîtier en fonte d'aluminium standard et un boîtier en aluminium moulé sous pression ?

La principale différence réside dans la manière dont le métal en fusion pénètre dans le moule. Une norme boîtier en fonte d'aluminium est généralement produit par moulage au sable ou par gravité, où l'aluminium fondu est versé lentement dans un moule en utilisant uniquement la gravité naturelle. Cette méthode est idéale pour les faibles volumes de production ou les pièces massives à parois épaisses. A l'inverse, un boîtier en aluminium moulé sous pression est fabriqué par moulage sous haute pression (HPDC), où le métal en fusion est injecté dans un moule en acier à des vitesses et des pressions extrêmes. Ce processus automatisé offre des tolérances beaucoup plus strictes, des parois plus fines, des surfaces plus lisses et une rentabilité exceptionnelle pour les séries de production à grand volume.

Quelles qualités d'alliage d'aluminium sont les plus adaptées aux boîtiers soumis à des contraintes thermiques élevées ?

Pour les boîtiers soumis à des charges thermiques intenses, des alliages comme AlSi9Cu3 et ADC12 sont fortement recommandés. AlSi9Cu3 est un alliage standard européen conçu spécifiquement pour une stabilité thermique et une résistance à la fatigue élevées, ce qui en fait un choix de premier ordre pour les applications automobiles et industrielles exigeantes. Les ADC12 et A380 offrent également une excellente conductivité thermique (environ 96 W/m·K), offrant une dissipation thermique efficace lorsqu'ils sont intégrés à des ailettes de refroidissement intégrées.

Comment la porosité affecte-t-elle l’intégrité structurelle d’un boîtier en aluminium moulé sous pression et comment est-elle contrôlée ?

La porosité fait référence à des bulles d'air microscopiques ou à des cavités de retrait emprisonnées à l'intérieur des parois d'une pièce moulée. Si elle n'est pas gérée, une porosité importante peut affaiblir la résistance mécanique du boîtier et ruiner son étanchéité à la pression. Les fabricants professionnels contrôlent cela en utilisant des systèmes avancés de moulage sous pression assisté par vide, en optimisant les canaux de ventilation des moules et en régulant méticuleusement les vitesses d'injection. Chaque lot de production doit également être soumis régulièrement à une inspection aux rayons X pour garantir que la microstructure interne est dense et uniforme.

Un boîtier en fonte d'aluminium peut-il atteindre les niveaux d'étanchéité IP67 ou IP68 ?

Oui, un boîtier en fonte d'aluminium peut facilement atteindre les indices IP67 ou IP68, à condition qu’il subisse un post-usinage de précision. Le moulage sous pression à haute pression peut former des canaux d'étanchéité complexes, mais un usinage CNC est nécessaire pour garantir que les surfaces de contact sont parfaitement plates et lisses. Lorsque ces rainures usinées avec précision sont équipées de joints toriques en élastomère haute performance ou de joints liquides continus, le boîtier devient complètement étanche à l'air, empêchant toute pénétration d'eau ou de poussière sous haute pression.

Quels sont les coûts d'outillage et les délais de livraison typiques associés à la production de boîtiers en aluminium moulé sous pression ?

Étant donné que les moules de moulage sous pression sont usinés à partir d’aciers à outils ultra-durs de première qualité pour résister à des pressions extrêmes, l’investissement initial en outillage est relativement élevé. La conception, la fabrication et les tests d'un moule personnalisé peuvent prendre de 4 à 6 semaines. Cependant, une fois l’outil terminé, le processus de production est incroyablement rapide et hautement automatisé, ce qui se traduit par un coût par pièce très faible. Cela fait du moulage sous pression sous haute pression le choix le plus économique pour une fabrication à long terme et en grand volume.

Pourquoi le post-usinage est-il nécessaire pour les composants moulés sous pression si le processus est déjà très précis ?

Bien que le moulage sous pression à haute pression donne d'excellentes formes proches du résultat final, certains éléments de conception ne peuvent pas être coulés directement. Des caractéristiques telles que des filetages internes, des trous taraudés profonds et des sièges de roulement avec des tolérances critiques inférieures à ± 0,02 mm nécessitent un post-usinage CNC de précision. L'usinage garantit que les faces de contact critiques se scellent parfaitement et que les connexions filetées peuvent supporter un couple d'assemblage élevé.

Comment le blindage électromagnétique (EMI/RFI) des boîtiers en aluminium se compare-t-il aux boîtiers en plastique dotés de revêtements conducteurs ?

Un boîtier en aluminium offre un blindage EMI/RFI à long terme bien supérieur et plus fiable. L’aluminium étant naturellement conducteur, il forme une cage de Faraday permanente et très efficace. Les boîtiers en plastique nécessitent des opérations secondaires telles que la peinture conductrice ou la métallisation sous vide pour obtenir des propriétés de blindage. Au fil du temps, ces revêtements peuvent se décoller, s'écailler ou se dégrader en raison de la dilatation thermique et des vibrations mécaniques, ce qui compromet l'intégrité du blindage. Boîtiers en aluminium moulé sous pression éliminer complètement ce risque.

Quels traitements de surface offrent la meilleure protection contre les brouillards salins et la corrosion marine pour les boîtiers extérieurs en fonte d'aluminium ?

Pour les environnements marins ou côtiers sévères, la meilleure protection est un traitement de surface multicouche. Cela commence par un revêtement de conversion chimique au chromate ou sans chrome pour passiver la surface de l'aluminium. Ensuite, un apprêt électrodéposé (E-coat) est appliqué pour assurer une couverture complète et uniforme, suivi d'un revêtement en poudre architectural durable et stabilisé aux UV. Ce système multicouche peut facilement supporter plus de 1 000 heures de tests continus au brouillard salin ASTM B117 sans montrer aucun signe de cloquage ou de corrosion.

Comment optimiser l’épaisseur de paroi dans un boîtier en aluminium moulé sous pression pour réduire le poids sans compromettre la résistance ?

Les ingénieurs optimisent l'épaisseur des parois en utilisant le logiciel d'analyse par éléments finis (FEA) pour simuler les contraintes réelles sur le boîtier. Au lieu de rendre tous les murs épais, la conception utilise de fines parois structurelles (allant de 1,5 mm à 2,5 mm) renforcées par un réseau de nervures internes et externes. Cette approche garantit que la résistance est concentrée exactement là où la contrainte se produit, réduisant ainsi considérablement le poids total tout en maintenant l'intégrité structurelle rigide.

Quelle est la quantité minimum de commande (MOQ) typique requise pour un projet de logement personnalisé en aluminium moulé sous pression ?

En raison du temps de préparation important, de l'optimisation de la température du moule et de l'étalonnage des matériaux requis pour les machines de coulée sous pression à haute pression, la quantité minimale de commande varie généralement de 1 000 à 3 000 pièces par cycle de production. S'approvisionner auprès d'un fournisseur unique qui gère tout sous un même toit, depuis la conception initiale du moule et le moulage sous pression jusqu'à l'usinage CNC et la finition des surfaces, aide les acheteurs à optimiser l'efficacité de la production et à réduire les coûts globaux pour les projets personnalisés.
