GUIDE D'INGÉNIERIE DE COULÉE D'ALUMINIUM
Moulage sous pression en aluminium est un processus de fabrication de précision utilisé pour produire des composants métalliques légers, dimensionnellement stables et structurellement complexes. Il combine un alliage d'aluminium fondu, un moule en acier réutilisable et une pression d'injection contrôlée pour former des pièces avec des parois fines, des nervures intégrées, des bossages de montage et des caractéristiques de surface détaillées.
Informations typiques sur le projet
Définition du processus
La question « qu'est-ce que le moulage sous pression d'aluminium » fait référence à un processus dans lequel un alliage d'aluminium fondu est transféré dans une chambre de grenaille et injecté dans un moule en acier trempé à une vitesse et une pression contrôlées. Le métal remplit la cavité, refroidit sous pression et se solidifie pour donner un composant presque net.
Contrairement à la coulée par gravité, la coulée à haute pression remplit des sections minces et des détails détaillés du moule en très peu de temps. La méthode convient aux boîtiers, couvercles, supports, pièces de dissipation thermique, composants de moteur et structures mécaniques qui nécessitent des dimensions reproductibles.
Définition du matériau
« Qu'est-ce que l'aluminium moulé sous pression » décrit un composant en alliage d'aluminium formé dans une matrice métallique réutilisable. Le terme aluminium moulé sous pression fait référence au matériau ou au produit fini, tandis que le moulage sous pression d'aluminium fait généralement référence au processus de fabrication.
L’aluminium moulé sous pression n’est normalement pas de l’aluminium pur. Du silicium, du magnésium, du cuivre, du manganèse et d'autres éléments contrôlés peuvent être ajoutés pour améliorer la fluidité, la résistance, la résistance à la corrosion, l'usinabilité ou les performances thermiques.
01
Une qualité de coulée constante dépend de l’interaction entre la préparation du matériau, la conception du moule, le contrôle de l’injection, l’équilibre du refroidissement et l’inspection.
L'alliage d'aluminium est fondu et maintenu dans une plage de température contrôlée. L'élimination des scories, le dégazage et la vérification de la composition contribuent à réduire les inclusions, la porosité et les performances mécaniques instables.
La matrice de coulée en aluminium est nettoyée, lubrifiée et équilibrée thermiquement. Les broches de noyau, les curseurs, les systèmes d'éjection et les canaux de refroidissement sont vérifiés avant le début du cycle de production.
Une quantité mesurée d'alliage fondu pénètre dans le manchon de grenaille. Le piston entraîne le métal à travers le système de glissières et de portes afin que la cavité se remplisse avant qu'une solidification prématurée ne se produise.
La pression d'intensification est maintenue pendant que l'alliage se solidifie. Un refroidissement équilibré aide à contrôler le retrait, la distorsion, les affaissements de surface et les variations dimensionnelles.
Le moule s'ouvre après un refroidissement suffisant. Les broches d'éjection libèrent le moulage et les glissières, les portes, le matériau de bavure et de trop-plein sont retirés.
Selon le dessin, le composant peut faire l'objet d'un usinage CNC, d'un grenaillage, d'un revêtement en poudre, d'une peinture, d'un test d'étanchéité ou d'une inspection dimensionnelle.
Oui. La réponse à la question « L’aluminium peut-il être moulé sous pression » est claire : les alliages d’aluminium sont largement utilisés dans le moulage sous pression sous haute pression en chambre froide. Leur densité relativement faible, leur résistance utile, leur bonne conductivité thermique et leur forte résistance à la corrosion les rendent adaptés aux composants industriels et de produits de consommation.
L'aluminium fondu est normalement versé à partir d'un four de maintien séparé dans le manchon de grenaille. Cet agencement de chambre froide protège le système d'injection d'une exposition continue à l'alliage d'aluminium à haute température. Elle prend également en charge la production de pièces de structure de moyennes et grandes dimensions.
02
Les avantages du procédé sont particulièrement précieux lorsque la géométrie des composants est conçue spécifiquement pour le moulage sous pression.
A
L'aluminium moulé sous pression offre un rapport résistance/poids utile. Il peut remplacer les structures fabriquées plus lourdes dans les boîtiers, les supports et les boîtiers d'équipement sans créer une masse excessive de composants.
B
Les nervures, bossages, points de montage, canaux, ailettes du dissipateur thermique et parois de protection peuvent être intégrés dans une seule pièce moulée. Cela réduit les pièces détachées, les soudures et les opérations d’assemblage.
C
Une matrice de moulage en aluminium stable prend en charge une géométrie de cavité cohérente. Les paramètres de coulée contrôlés aident à maintenir des dimensions reproductibles tout au long des cycles de production continus.
D
Une vitesse d'injection élevée permet à l'alliage de remplir des sections relativement fines avant solidification. Des parois minces peuvent réduire la consommation de matériaux et le poids global des composants.
E
L'alliage d'aluminium transfère efficacement la chaleur. L'aluminium moulé sous pression est couramment sélectionné pour les carters de moteur, les corps d'éclairage, les boîtiers électroniques et les composants de contrôle de puissance.
F
Les pièces moulées peuvent être grenaillées, polies, revêtues de poudre, peintes ou traitées chimiquement selon leur apparence, leur résistance à la corrosion et les exigences environnementales.
03
La réponse à la question « Quelle est l'épaisseur de paroi recommandée pour le moulage sous pression de l'aluminium » dépend de la taille de la pièce moulée, de la fluidité de l'alliage, de la distance d'écoulement, de l'emplacement de la porte, des exigences de charge et de la capacité de l'équipement.
| Type de pièce ou de fonctionnalité | Épaisseur de paroi de référence | Principale considération d’ingénierie |
|---|---|---|
| Petit boîtier de précision | 0,8 à 1,5 mm | Distance d'écoulement du métal, ventilation et pression de remplissage locale |
| Moulage sous pression général d'aluminium | 1,5 à 3,0 mm | Résistance équilibrée, stabilité de remplissage et temps de refroidissement |
| Boîtier électronique ou moteur | 2,0 à 3,5 mm | Rigidité de montage, transfert thermique et surépaisseur d'usinage |
| Composant porteur | 2,5 à 5,0 mm | Charge mécanique, fatigue, porosité interne et facteur de sécurité |
| Composant spécialisé à paroi mince | 0,5 à 1,0 mm | Conception de filière avancée, trajet d'écoulement court et contrôle de processus stable |
| Structure côtelée | Environ 40 à 60 % du mur principal | Éviter les points chauds locaux, les marques d'enfoncement et les intersections lourdes |
Une paroi uniforme permet à l'alliage fondu de se remplir et de refroidir à une vitesse prévisible. Des changements soudains de sections minces à épaisses peuvent créer des points chauds, un retrait, des vides internes et des dépressions visibles en surface.
L'augmentation de l'épaisseur totale de la paroi n'est pas toujours la meilleure méthode pour améliorer la rigidité. Des nervures bien positionnées, des transitions incurvées et des bossages soutenus peuvent assurer la rigidité tout en gardant le composant plus léger.
Évitez les pas brusques entre les différentes sections de mur.
Les coins arrondis améliorent le flux du métal et réduisent la concentration des contraintes.
Plusieurs côtes épaisses se rejoignant en un point peuvent créer une zone chaude locale.
Un bossage creusé peut réduire l’accumulation de matière et le risque de retrait.
04
L’ingénierie des moules détermine la manière dont le métal entre, remplit, refroidit et quitte la cavité.
Une matrice de moulage en aluminium est normalement fabriquée à partir d’acier à outils résistant à la chaleur plutôt qu’en aluminium. Il doit résister à des cycles thermiques répétés, à l’érosion du métal en fusion, à une force de serrage élevée et à un mouvement mécanique continu.
Le moule peut comprendre des moitiés fixes et mobiles, des inserts de cavité, des broches de noyau, des curseurs, des broches d'éjection, des conduites de refroidissement, des canaux, des portes, des trop-pleins et des évents. Chaque zone affecte la qualité du casting final.
Contrôle la direction de remplissage, la vitesse du métal et la turbulence locale.
Permet à l’air déplacé et aux façades métalliques contaminées de quitter la cavité principale.
Équilibre la solidification et aide à réduire la distorsion et la variation du cycle.
Permet un retrait stable des pièces sans fissures, flexions ou dommages visibles.
05
La sécurité du produit doit être évaluée en fonction de la composition du matériau, de l'utilisation prévue, de l'état de la surface et de l'environnement d'exploitation.
Pour les machines, les pièces automobiles, les boîtiers électriques et les composants d’équipement, la réponse à la question « l’aluminium moulé sous pression est-il sûr » dépend de la validation technique. La composition de l'alliage, les défauts de coulée, la charge mécanique, la température, l'exposition à la corrosion et les performances en fatigue doivent correspondre à l'application.
Les boîtiers sous pression peuvent nécessiter des tests de fuite et une inspection des défauts internes. Les pièces structurelles peuvent nécessiter une vérification de traction, de dureté, de fatigue ou d’impact. Les boîtiers électriques peuvent également nécessiter des contrôles de mise à la terre, d’isolation et de performances thermiques.
La question « l’aluminium moulé sous pression est-il toxique » ne doit pas être répondu uniquement par le nom du matériau. Un composant fini et conforme en aluminium moulé sous pression est différent de la poussière d'aluminium en suspension dans l'air, des fumées de fusion ou d'un alliage recyclé contaminé.
Pendant le meulage, le polissage ou l’usinage, une ventilation et un contrôle de la poussière appropriés doivent être utilisés. Pour les produits en contact avec les aliments, la composition de l'alliage, le revêtement et les limites de substances restreintes nécessitent une vérification supplémentaire.
APPLICATION CONTACT ALIMENTAIRE
La réponse à la question « Les ustensiles de cuisine en aluminium moulé sous pression sont-ils sûrs » dépend de la question de savoir si les ustensiles de cuisine utilisent des matières premières contrôlées, un alliage approprié pour entrer en contact avec les aliments, des revêtements de surface conformes et un processus de fabrication qualifié.
06
L'identification des défauts est plus utile lorsqu'elle est liée au flux de métal, aux gaz piégés, à la solidification et à l'état du moule.
07
Le processus prend en charge les produits qui nécessitent une géométrie intégrée, un transfert de chaleur, une résistance à la corrosion et une production reproductible.

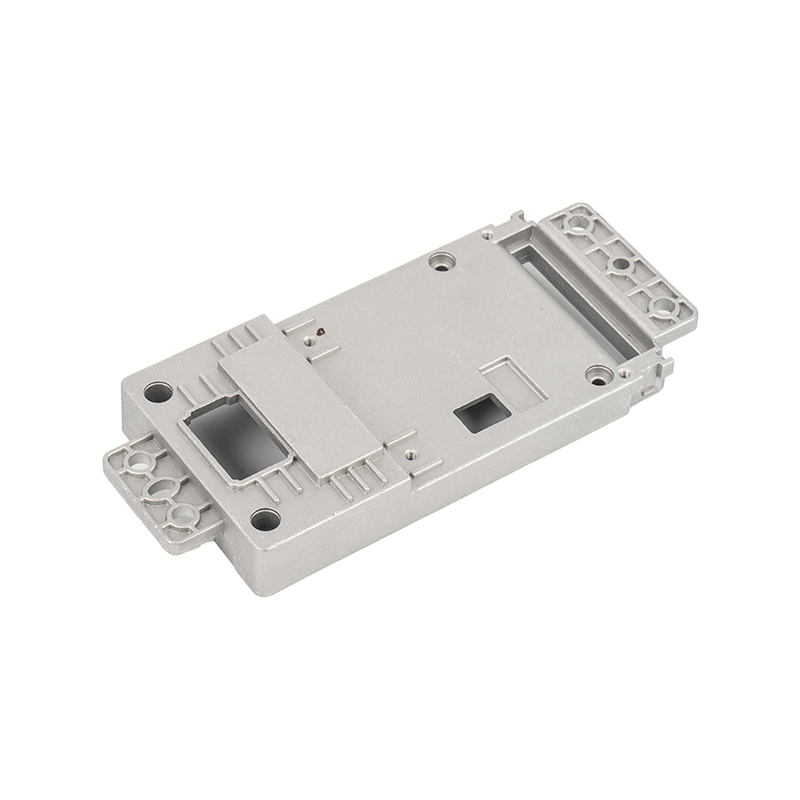

Les boîtiers de commande, les boîtiers de communication, les couvercles d'onduleurs et les boîtiers d'appareils de puissance peuvent combiner des fonctionnalités de protection, de montage et de dissipation thermique.
Les sièges de roulement intégrés, les ailettes de refroidissement, les points de fixation et les structures d'entrée de câbles réduisent les opérations de fabrication séparées.
Les corps de lampe et les dissipateurs thermiques bénéficient de la conductivité thermique de l'aluminium, de la résistance à la corrosion et d'une finition de surface flexible.
Les supports, couvercles, boîtiers de transmission, supports structurels et boîtiers de commande électronique utilisent des conceptions légères en aluminium moulé sous pression.

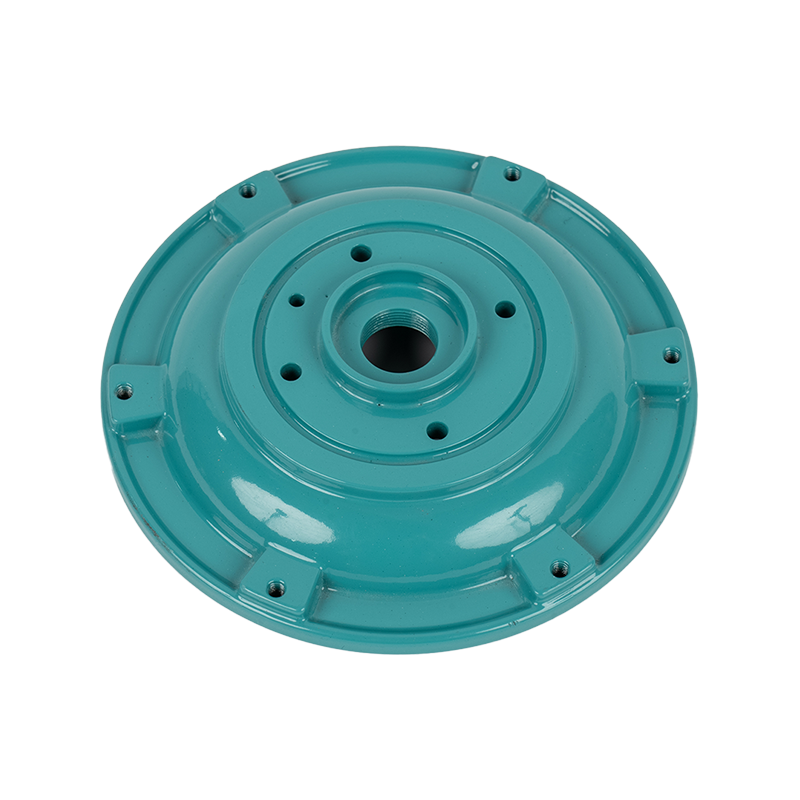

Des couvercles de protection, des corps de vannes, des boîtiers d'instruments et des supports de machine peuvent être produits avec une géométrie de montage cohérente.
Les structures d’ustensiles de cuisine à base épaisse peuvent répartir efficacement la chaleur lorsque des alliages et des revêtements adaptés au contact alimentaire sont utilisés.
08
La capacité de fabrication doit être examinée par le biais du support technique, du contrôle des processus, des ressources d'inspection et de la documentation du projet.
Un fabricant compétent de moulage sous pression en aluminium doit examiner les lignes de séparation, les angles de dépouille, les transitions de paroi, l'épaisseur des nervures, la conception des bossages, les surépaisseurs d'usinage, les emplacements des éjecteurs et les surfaces visibles avant la construction du moule.
La simulation du flux de moule peut aider à prédire les chemins de remplissage, les zones d'air emprisonné, la perte de pression, les points chauds et les lignes de soudure potentielles. Un ajustement précoce de la conception est normalement plus efficace que la modification d’un moule de production terminé.
| Zone de capacité | Informations à confirmer |
|---|---|
| Équipement de moulage sous pression | Tonnage de la machine, capacité de tir et système de vide disponible |
| Matériel Control | Nuances d'alliages, tests spectraux et traçabilité des lots |
| Outillage | Conception de matrices, fabrication, maintenance et inserts de rechange |
| Usinage | Capacité CNC, contrôle des données et inspection de l'usinage |
| Traitement de surface | Grenaillage, revêtement en poudre, peinture et revêtement de conversion |
| Contrôle qualité | MMT, rayons X, test d'étanchéité, test de dureté et test mécanique |
| Documentation | Matériel reports, dimensional reports and process records |
09
Des informations techniques complètes permettent d'évaluer ensemble le processus de coulée, la structure de l'outillage et les opérations secondaires.
Fournissez la géométrie complète, les tolérances, le système de référence, les filetages, les zones d'usinage et les exigences d'inspection.
Spécifiez l’alliage d’aluminium préféré ou la résistance, la résistance à la corrosion et les performances thermiques requises.
Incluez la température de fonctionnement, la charge mécanique, les exigences d’étanchéité, l’exposition aux produits chimiques et l’environnement de service.
Identifiez les surfaces visibles, la couleur, la texture, l’épaisseur du revêtement, le niveau de corrosion et les zones qui doivent rester sans revêtement.
Définir les dimensions critiques, les limites de porosité, le taux de fuite, les tests mécaniques et les rapports d'inspection requis.
La quantité estimée affecte la sélection de l'empreinte, la construction de l'outillage, le niveau d'automatisation et la planification de la production.
QUESTIONS FRÉQUEMMENT POSÉES
L'aluminium moulé sous pression est formé en injectant un alliage fondu dans un moule métallique. L'aluminium usiné est découpé à partir de plaques, de billettes ou d'extrusion. Le moulage sous pression est efficace pour les géométries intégrées complexes, tandis que l'usinage offre une haute précision pour les composants en faible volume ou en stock massif.
Oui. Les sièges de roulement, les surfaces d'étanchéité, les trous filetés, les alésages de précision et les références de montage sont souvent usinés après la coulée. La surépaisseur d'usinage doit être définie avant la conception de la matrice de coulée d'aluminium.
Il peut produire des boîtiers étanches lorsque la conception des murs, le contrôle de la porosité, l'usinage, les surfaces d'étanchéité, les joints et les exigences en matière de tests d'étanchéité sont correctement coordonnés. Le moulage seul ne garantit pas automatiquement les performances d’étanchéité.
Le soudage est possible pour certains alliages et conditions de coulée, mais la porosité des gaz peut affecter la qualité de la soudure. Les exigences en matière de soudage doivent être identifiées dès le début afin que l'alliage et le processus de coulée puissent être évalués.
Les angles de dépouille réduisent la friction entre la pièce moulée solidifiée et la surface de la matrice. Ils améliorent la stabilité d'éjection et réduisent les marques de traînée, le collage et la distorsion des composants.
Les zones épaisses se refroidissent plus lentement que les murs environnants. Ils peuvent former une porosité de retrait, des éviers de surface et une instabilité dimensionnelle. Les structures creuses et les nervures sont souvent plus efficaces que la masse solide.
EXAMEN DE LA CONCEPTION DU COULÉE
Partagez le dessin, les exigences en matière d'alliage, les conditions d'application, la quantité annuelle, la finition de surface et la norme d'inspection. Un examen structuré peut identifier les risques liés à l'épaisseur des parois, les zones d'écoulement difficiles, les exigences d'usinage et les améliorations possibles des outils avant la production.
