Qu’est-ce que le moulage d’aluminium ? Un guide complet sur les pièces moulées en aluminium

Le moulage d'aluminium est un processus de fabrication dans lequel de l'aluminium fondu est versé ou injecté dans un moule pour produire une pièce façonnée. Une fois refroidie et solidifiée, la pièce est retirée du moule, ce qui donne un composant qui correspond étroitement à la géométrie souhaitée. C'est l'une des méthodes de formage des métaux les plus utilisées au monde, représentant plus de 20 % de tout l’aluminium utilisé dans le monde dans des applications allant des blocs moteurs automobiles aux boîtiers d'électronique grand public.

Le principal attrait du moulage d’aluminium réside dans sa combinaison de propriétés légères, d’un rapport résistance/poids élevé, d’une résistance à la corrosion et d’une excellente conductivité thermique. Le faible point de fusion de l'aluminium (~660°C par rapport à celui de l'acier ~1 370°C) le rend également économe en énergie à traiter, réduisant ainsi les coûts de production dans les environnements de fabrication à grand volume.

Comment fonctionne le processus de moulage d'aluminium

Bien que les différentes méthodes de coulée varient en termes d'outillage et de technique, le processus fondamental suit une séquence cohérente d'étapes :

1. Préparation du moule : Le moule ou la matrice est nettoyé, préchauffé et recouvert d'un agent de démoulage pour éviter qu'il ne colle.
2. Fusion : Les lingots d'alliage d'aluminium sont fondus dans un four, généralement à des températures comprises entre 700°C et 750°C.
3. Versement ou injection : Le métal en fusion est introduit dans la cavité du moule, soit par gravité, soit sous pression selon la méthode utilisée.
4. Solidification : L'aluminium refroidit et se solidifie à l'intérieur du moule. Le temps de refroidissement varie de quelques secondes (coulée sous pression) à quelques minutes (coulée au sable) en fonction de la taille de la pièce et de la méthode.
5. Éjection et détourage : La partie solidifiée est retirée et les excédents de matière (flash, portes, contremarches) sont coupés.
6. Post-traitement : Les pièces peuvent subir un traitement thermique, un usinage, une finition de surface ou un contrôle qualité.

Le cycle complet d'une pièce moulée sous haute pression peut être réalisé en moins de 60 secondes pour les petits composants, ce qui rend le moulage d'aluminium parfaitement adapté aux environnements de production de masse.

Principaux types de moulage d'aluminium

Tous les procédés de coulée d’aluminium ne sont pas identiques. Chaque méthode présente des avantages, des profils de coûts et des cas d’utilisation idéaux distincts. Les cinq types les plus courants sont :

1. Moulage sous pression

L'aluminium fondu est injecté dans une matrice en acier trempé sous des pressions de 1 500 à 25 000 psi . Cette méthode offre une excellente précision dimensionnelle et des finitions de surface lisses. Il est idéal pour la production en grand volume de pièces complexes à parois minces. Les applications typiques incluent les boîtiers de transmission, les supports et les boîtiers électroniques. Les coûts d'outillage sont élevés : les matrices peuvent coûter cher 10 000 $ à 100 000 $ – mais les coûts unitaires chutent fortement à grande échelle.

2. Moulage au sable

Un motif est emballé dans du sable pour créer une cavité de moule. L'aluminium fondu est versé par gravité. Le moulage au sable prend en charge des pièces de très grande taille et des géométries internes complexes à travers des noyaux. Il s'agit de la méthode la plus flexible, mais elle produit des finitions de surface plus rugueuses et nécessite davantage de post-usinage. Les coûts d'outillage sont faibles, souvent moins de 1 000 $ pour des modèles simples. Il est largement utilisé pour les blocs moteurs, les boîtiers de pompes et les prototypes.

3. Coulée en moule permanent (coulée sous pression par gravité)

L'aluminium fondu est coulé dans des moules métalliques réutilisables sous gravité ou basse pression. Cette méthode permet d'obtenir de meilleures propriétés mécaniques que le moulage au sable en raison de taux de solidification plus rapides, ce qui se traduit par une structure de grain plus fine. Les moisissures peuvent durer 10 000 à 100 000 cycles . Les applications courantes incluent les culasses, les roues et les composants structurels automobiles.

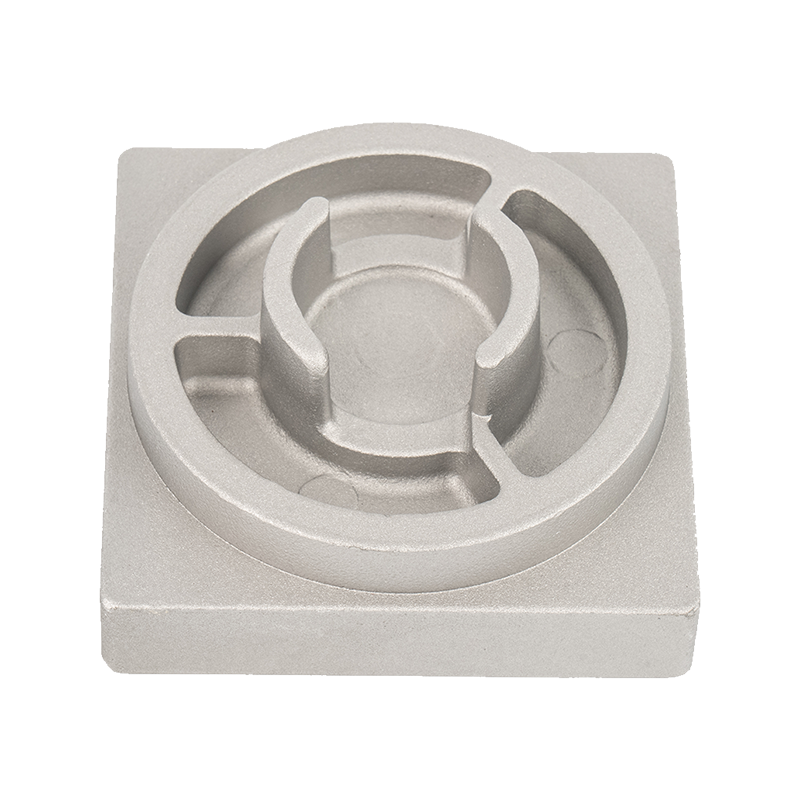

4. Moulage de précision (coulée à la cire perdue)

Un motif en cire est recouvert d'une pâte céramique, durci, puis la cire est fondue. L'aluminium fondu remplit le moule en céramique. Ce processus offre la plus grande précision dimensionnelle et est capable de reproduire des détails très fins. Il est couramment utilisé dans composants pour l'aérospatiale, les dispositifs médicaux et la défense où les tolérances peuvent être aussi étroites que ±0,1 mm. C’est plus lent et plus coûteux à l’unité que le moulage sous pression.

5. Coulée sous pression basse pression (LPDC)

L'aluminium fondu est poussé vers le haut dans une matrice en utilisant une faible pression de gaz (généralement 0,1 à 1,0 bars ). Le remplissage contrôlé réduit les turbulences et la porosité, améliorant ainsi l'intégrité mécanique. LPDC est la méthode privilégiée pour roues en aluminium automobiles et les composants structurels où la qualité et le volume de production sont essentiels.

Alliages d'aluminium courants utilisés dans le moulage

Le choix de l’alliage d’aluminium affecte directement les propriétés mécaniques, la coulabilité, la résistance à la corrosion et l’usinabilité. Les alliages de coulée les plus fréquemment utilisés comprennent :

• A380 : L'alliage de moulage sous pression le plus populaire. Offre une bonne fluidité, étanchéité à la pression et résistance à la fissuration à chaud. Utilisé dans les composants automobiles et les produits de consommation.
• A356 : Excellente résistance et résistance à la corrosion après traitement thermique. Courant dans les pièces structurelles de l’aérospatiale et de l’automobile.
• A413 : Très haute fluidité et étanchéité à la pression. Préféré pour les vérins hydrauliques et les pièces moulées complexes à paroi mince.
• 535 (Almag 35) : Haute résistance à la corrosion et excellente usinabilité. Utilisé dans les équipements marins et de transformation alimentaire.

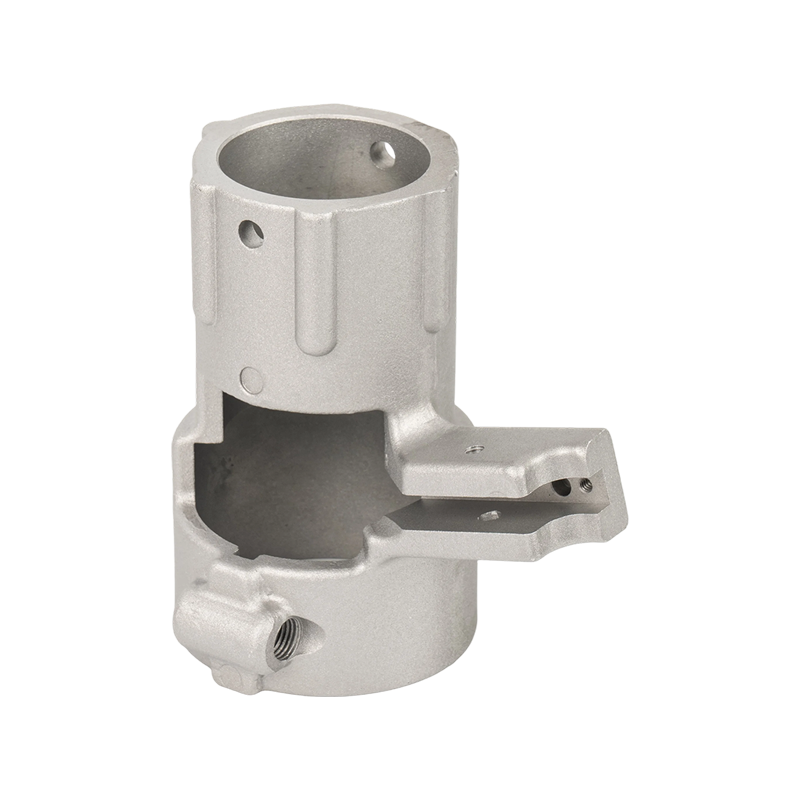

• B390 : Haute dureté et résistance à l'usure. Convient aux blocs moteurs et aux chemises de cylindre nécessitant une résistance à l’abrasion.

La teneur en silicium est une variable clé dans les alliages de coulée : alliages avec 5 à 13 % de silicium offrent la meilleure coulabilité en améliorant la fluidité et en réduisant la porosité de retrait pendant la solidification.

À quoi servent les pièces moulées en aluminium ?

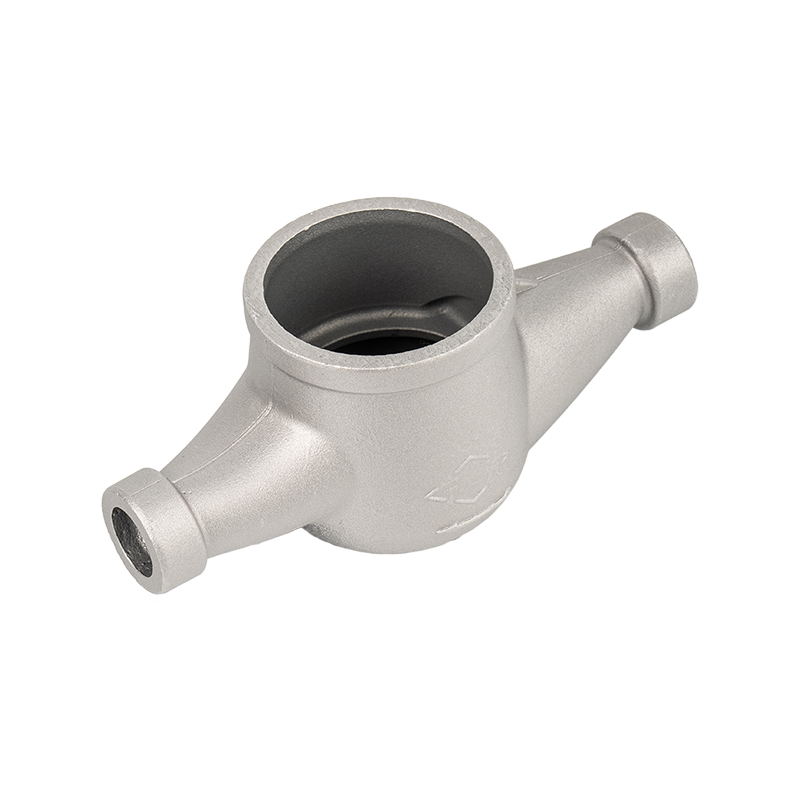

Pièces moulées en aluminium apparaissent dans pratiquement tous les grands secteurs manufacturiers. Leurs applications reflètent la polyvalence du matériau et la précision obtenue grâce aux processus de coulée :

Industrie automobile

Le secteur automobile est le plus grand consommateur de pièces moulées en aluminium, représentant environ 75 % de la production totale de pièces moulées en aluminium en Amérique du Nord . Les pièces clés comprennent les blocs moteurs, les culasses, les carters de transmission, les fusées de suspension, les étriers de frein et les roues. Les exigences d’allègement des véhicules, motivées par les exigences en matière d’économie de carburant et d’autonomie des véhicules électriques, accélèrent encore cette demande.

Aéronautique et Défense

Les applications aérospatiales nécessitent des rapports résistance/poids élevés et des tolérances dimensionnelles strictes. Le moulage à modèle perdu et le moulage en sable sont utilisés pour produire des carters de turbine, des supports structurels de cellule, des boîtiers avioniques et des composants de système de carburant. Les pièces moulées en aluminium doivent ici répondre à des certifications strictes telles que AMS (Spécifications des matériaux aérospatiaux) .

Electronique et Télécommunications

Les boîtiers en aluminium moulé sous pression sont largement utilisés dans les dissipateurs thermiques, les cadres d'éclairage LED, les boîtiers de stations de base de télécommunications et les châssis d'ordinateurs portables. L'aluminium conductivité thermique de ~155 W/m·K le rend très efficace pour dissiper la chaleur des composants électroniques.

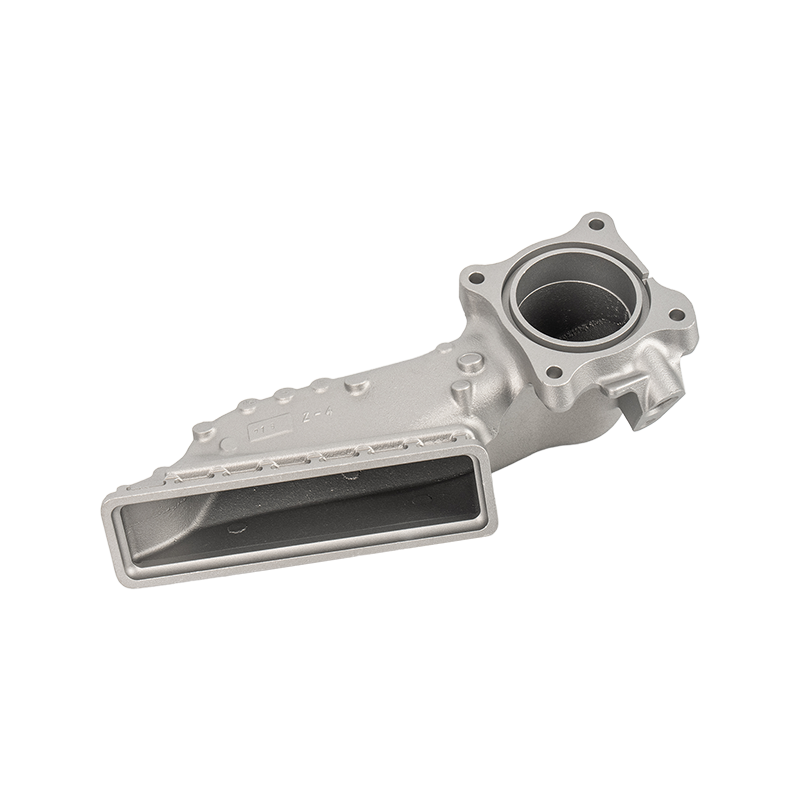

Machines et pompes industrielles

Les corps de pompe, les corps de vannes, les composants de compresseur et les carters de boîte de vitesses sont généralement fabriqués à partir de pièces moulées en aluminium. La résistance à la corrosion des alliages comme le 535 prolonge considérablement la durée de vie des équipements de manipulation de fluides, en particulier dans les environnements marins ou chimiques.

Produits de consommation et outils électriques

Des boîtiers d'outils électriques aux appareils de cuisine et équipements de jardin, les moulages sous pression en aluminium fournissent des boîtiers durables et légers à un faible coût unitaire. La possibilité d'intégrer des caractéristiques complexes (nervures, bossages, filetages) directement dans la pièce moulée réduit les étapes d'assemblage et le coût total des composants.

Principaux avantages du moulage d'aluminium

Le moulage d'aluminium offre une combinaison distincte de propriétés que peu de procédés de fabrication peuvent égaler dans le même éventail d'applications :

• Léger : L'aluminium est environ un tiers de la densité de l'acier (2,7 g/cm³ contre 7,85 g/cm³), réduisant considérablement le poids des pièces et du véhicule.
• Flexibilité de conception : Des géométries complexes, des parois minces (jusqu'à 0,5 mm en moulage sous pression) et des fonctionnalités intégrées sont réalisables en une seule étape de coulée.

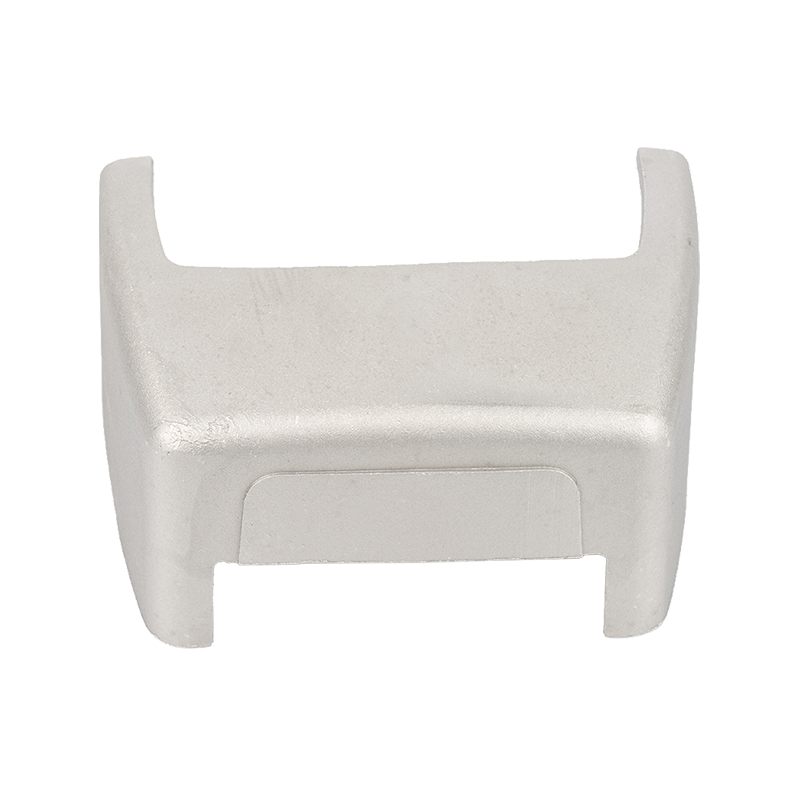

• Résistance à la corrosion : L'aluminium forme naturellement une couche d'oxyde protectrice, ce qui rend les pièces moulées adaptées aux environnements difficiles sans revêtement supplémentaire.
• Haute conductivité thermique et électrique : Permet une gestion efficace de la chaleur et de la conductivité dans les applications électroniques et électriques.
• Recyclabilité : L'aluminium est 100% recyclable sans perte de propriétés, et le recyclage ne nécessite qu'environ 5% de l'énergie nécessaire pour produire de l’aluminium primaire – un avantage majeur en matière de durabilité.
• Rentabilité à grande échelle : Le moulage sous pression à haute pression, en particulier, offre des coûts unitaires très faibles pour les grandes séries de production, ce qui en fait souvent l'option la plus économique pour les pièces complexes de plus de 50 000 unités par an.

Limites et défis à comprendre

Aucun processus de fabrication n’est sans compromis. Les acheteurs et les ingénieurs doivent être conscients des limitations pratiques suivantes :

• Porosité : La porosité aux gaz et au retrait sont les défauts les plus courants dans les pièces moulées en aluminium. Le moulage sous pression à haute pression est particulièrement sensible. Le moulage sous pression assisté par vide et une conception de ventilation appropriée aident à atténuer ce problème.
• Coût d’outillage élevé pour le moulage sous pression : Les matrices en acier pour HPDC nécessitent un investissement initial important, ce qui les rend peu rentables pour une production en faible volume (généralement moins de 5 000 à 10 000 pièces).
• Soudabilité limitée : De nombreux alliages de coulée ont une soudabilité limitée en raison de la porosité et de la composition de l'alliage. L'A356-T6 est l'une des options les plus faciles à souder.

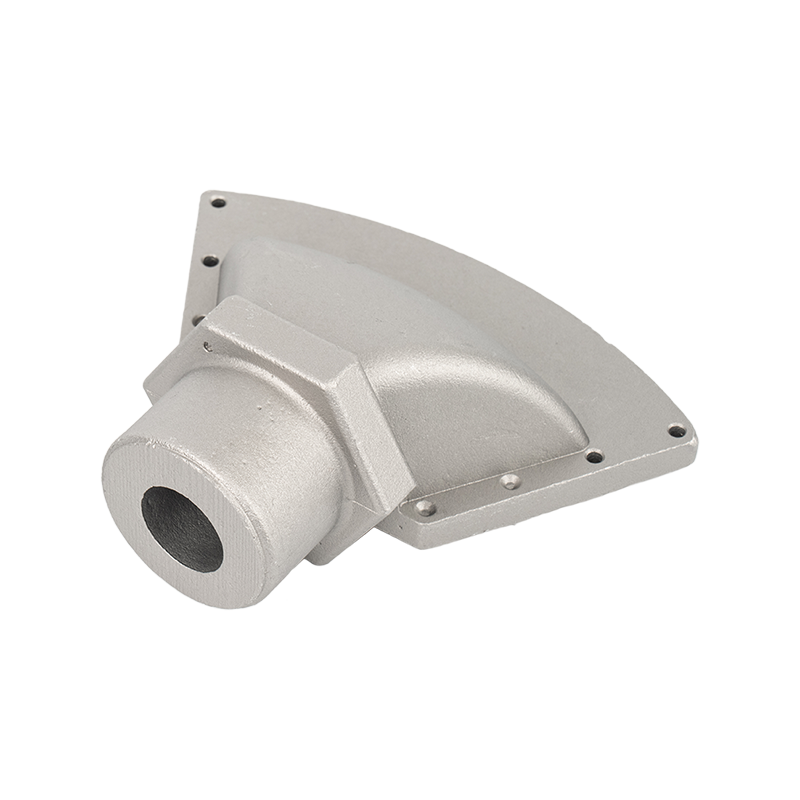

• Résistance inférieure par rapport à l’acier : Même les pièces moulées en aluminium à haute résistance atteignent généralement des résistances à la traction de 200 à 350 MPa , bien en dessous de nombreux aciers de construction. Cela limite l’utilisation dans les applications structurelles les plus sollicitées.
• Angles de dépouille requis : Les pièces doivent être conçues avec des angles de dépouille (généralement de 1° à 3°) pour permettre le démoulage, ce qui contraint certaines géométries.

Comment choisir la bonne méthode de coulée d'aluminium

La sélection du processus de moulage approprié nécessite d’équilibrer plusieurs facteurs. Utilisez les critères de décision suivants comme guide pratique :

• Volume : Pour les séries supérieures à 10 000 unités, le moulage sous pression offre généralement le meilleur coût par pièce. Le moulage au sable est plus économique en dessous de 1 000 unités.
• Taille et poids des pièces : Le moulage au sable traite des pièces très volumineuses (des centaines de kilogrammes) qui ne peuvent pas rentrer dans une machine de moulage sous pression. Le moulage sous pression est idéal pour les pièces de moins de 25 kg environ.
• Exigences en matière de propriétés mécaniques : Si un traitement thermique T6 est requis pour la résistance, un moule permanent ou un moulage de précision avec l'alliage A356 est préféré au HPDC, qui est sujet à une porosité qui dégrade la réponse au traitement thermique.
• Tolérance dimensionnelle : HPDC atteint des tolérances de ±0,1 à 0,2 mm ; le moulage au sable est généralement de ± 0,5 à 1,0 mm ou plus large en fonction de la qualité du motif.
• Délai et prototypage : Le moulage en sable et le moulage à modèle perdu permettent des itérations de prototypes plus rapides sans outillage coûteux. Des moules en sable imprimés en 3D sont désormais utilisés pour réduire davantage les délais de réalisation des prototypes. des jours plutôt que des semaines .

Normes de qualité et inspection des pièces moulées en aluminium

L'assurance qualité est essentielle dans le domaine du moulage d'aluminium, en particulier pour les composants critiques en matière de sécurité dans les secteurs de l'automobile et de l'aérospatiale. Les méthodes d'inspection standard comprennent :

• Radiographie et tomodensitométrie : Contrôles non destructifs de la porosité interne, des vides de retrait et des inclusions. Courant dans les pièces structurelles de l’aérospatiale et de l’automobile.
• Machine à mesurer tridimensionnelle (MMT) : Vérifie la précision dimensionnelle par rapport aux spécifications CAO avec des tolérances aussi serrées que ±0,01 mm.
• Contrôle par ressuage et fluorescent : Détecte les fissures et les discontinuités qui brisent la surface.
• Essais de traction et de dureté : Vérifie que les propriétés mécaniques répondent aux spécifications d’alliage et de traitement thermique.
• Analyse spectrométrique : Confirme que la composition de l'alliage répond aux spécifications requises, telles que ASTM B85 pour les moulages sous pression en aluminium.

Des fournisseurs de moulage d'aluminium réputés opèrent sous IATF 16949 (gestion de la qualité automobile) ou AS9100 (gestion de la qualité aérospatiale), garantissant un contrôle systématique des processus et une traçabilité de la matière première à la pièce finie.
